全壓高速排氣閥產品概述

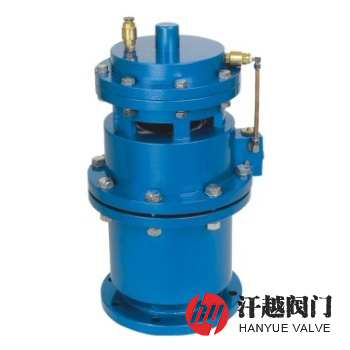

QSP全壓高速排氣閥是種主要由閥體、浮筒、浮筒桿、小閥芯、蓋板、活塞桿、膜片及閥蓋等部件組成的全壓高速氣缸式排氣閥，其浮筒通過銷釘與浮筒桿鉸接，浮筒桿通過擰固在中閥體上的主軸鉸接在中閥體上，并通過自身上的小槽控制小閥芯的升降。中閥體通過螺栓與閥體連接成一體，且使浮筒位于閥體上的護筒之內。蓋板、活塞桿與膜片下壓環、膜片、膜片上壓板連成一體，組成運行控制組件，膜片被閥蓋壓緊在中閥體上，導管通過接頭使中閥體與閥蓋上的液壓缸內腔連通，小排氣帽被擰固在中閥體上。本產品一般用于輸送水及其它液體的管道上，用來排除管道中的氣體，以便保護管道免遭氣爆破壞及提高輸水效率，它的特點是，在任何條件下，尤其是在多段水柱、氣柱相間的條件下均可有保證地實現高速排氣。

QSP全壓高速排氣閥一般裝于輸送水或其它液體管道的隆起部位，當管道內存在氣體時，它一般向隆起部位聚集，閥體內腔將充滿氣體，浮筒因重力作用而下落于閥體內，同時通過浮筒桿帶動小閥芯上升，堵住排氣帽上的排氣口，并打開中閥體上的小閥口使氣體通過導管進入閥蓋與膜片等組成的液壓缸，在液壓缸內氣體壓力的作用下，膜片受壓產生了一個向下的作用力，這個作用力大于蓋板上所受到的向上的作用力，從而整個運動組件下移，打開中閥上的大排氣口，實現高速排氣。當管道內氣體排凈后，液體進入閥體，在浮力的作用下，浮筒上升，同時拉動小閥芯下降，蓋住中閥體上的小閥口，并打開排氣口，使液壓缸腔內失壓，蓋板上所受向上力即使整個運動組件上移，并蓋住大排氣口，使其關閉，不使液體外流。

全壓高速排氣閥部件材料

全壓高速排氣閥技術規范

全壓高速排氣閥外型尺寸

全壓高速排氣閥結構圖

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品是一種在管道全部使用壓力內均可高速排氣，它所具有的特點是當管道內產生負壓時，可向管道內注入空氣，以緩解水柱撞擊而產生的水錘升壓；當管道內存在大量氣體時，無論氣團有壓與否，以及是否多段水柱氣柱相間，都能高速排氣。
